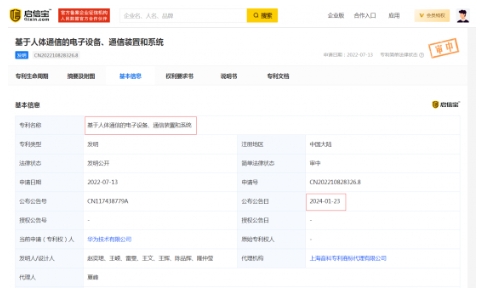

昨日，華為技術有限公司申請的“基于人體通信的電子設備、通信裝置和系統”專利公布。

圖片來源：啟信寶/侵刪

圖片來源：啟信寶/侵刪

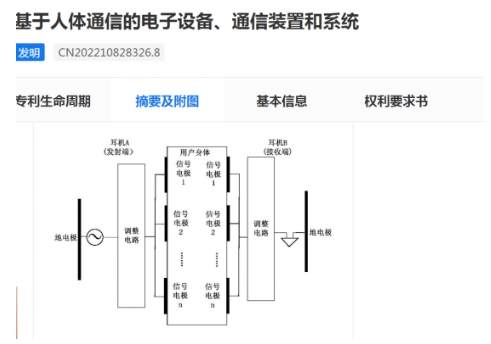

　　該申請公開了一種基于人體通信的電子設備(可以是無線耳機，也可以是其他可穿戴設備)，包括設備本體、多個信號電極和調整電路，電極設置在設備的不同位置，用于在電子設備工作時與用戶身體形成用于通信信號傳輸?shù)耐ǖ?調整電路與至少一個信號電極電連接，并且用于調整至少一個信號電極的工作參數。該多個信號電極可以與用戶身體共同構成多條信號傳輸通道，進行信號傳輸通道之間的疊加以及互補，以實現更寬的通信帶寬，并且調整電路可以調整至少一個信號電極的工作參數。

　　當電子設備處于工作狀態時，多個信號電極可以分別與用戶身體形成一條信號傳輸通道，以共同構成多條信號傳輸通道，進行信號傳輸通道之間的疊加以及互補，以實現更寬的通信帶寬。并且，多個信號電極的設置可以使得信號電極與用戶身體的接觸面積更大，因此可以減小信號傳輸通道的路徑損耗嚴重的問題。

　　華為表示，另外，通過調整電路的設置，可以調整多個信號電極中的至少一個信號電極的工作參數，以滿足不同的通信需求，也可以有效地提升通信質量，以及提升用戶體驗。

　　該調整電路可以包括多頻調諧電路、口徑調諧電路和阻抗匹配電路中的至少一個，其中，多頻調諧電路可以將多個信號電極中的至少一個信號電極調諧于目標工作頻點，或者將至少兩個信號電極調諧于不同工作頻點，在帶內形成多諧振，有效地拓展了信道帶寬。口徑調諧電路，可以調整信號電極的工作狀態，即多個信號電極并非一直工作，部分信號電極可以通過該口徑調諧電路的設置控制對應信號電極的工作狀態，從而調整該多個信號電極作為整體與用戶身體形成的整體電容值。當信道出現波動時連通，使得部分信號電極工作，可以補償電容變化，維持信道魯棒性。阻抗匹配電路，例如可以減少反射，減小鏈路損耗。即，上述工作參數，可以為工作頻點、電容值和輸入阻抗等。

圖片來源：啟信寶/侵刪

　　人體通信(Human?body communication，HBC)技術是一種將人體作為數字信號傳輸介質的近距離通信(也可以稱為近場通信)方式，在低頻傳輸中，受限于天線尺寸，通信信號以準靜態的非輻射場進行傳輸?；贖BC技術的近距離通信技術具有安全、可靠和低功耗等優勢，還可以避免高頻的環境干擾、人體影響等影響。將HBC技術應用于終端設備等電子設備中，可以將人體作為信息傳輸?shù)耐ǖ?，當人體觸摸或者接觸不同的終端設備時，可以實現不同終端設備之間便捷的信息交互。

　　“人體通信”技術有多種使用場景。例如，通過人體觸摸可將兩臺計算機連接起來，實現快速信息傳輸;在稱體重時，體脂秤與手表通過用戶身體建立連接，傳輸身體檢測數據。此外，在特殊環境下，如水下游泳時，耳機和手表等設備也可以通過低頻的人體通信技術進行數據傳輸。該技術的應用為電子設備間的互聯互通提供了更加便捷的方式。

　　由于信號通過人體傳導，人體通信還能杜絕串線、盜聽和盜打。此外，從信息安全的角度看，“人體通信”識別技術比現有的指紋和虹膜技術更保險、更可靠，因為整個人體的生物信息將更復雜、更難破譯。同時，基于HBC技術的近距離通信技術具有安全、可靠、低功耗等優勢，還可避免高頻環境干擾及人體影響。
