西安交通大學(xué)材料學(xué)院教授韓衛(wèi)忠團(tuán)隊(duì)近日通過(guò)沖桿試驗(yàn)，系統(tǒng)研究了再結(jié)晶態(tài)的 W-Re 合金，揭示了其韌脆轉(zhuǎn)變的關(guān)鍵缺陷機(jī)制。

　　人造太陽(yáng)-核聚變能是人類未來(lái)能源的終極解決方案。鎢(W)因其具有高熔點(diǎn)、高溫強(qiáng)度、高導(dǎo)熱率、低氫(H / D / T)滯留率和抗輻照損傷等優(yōu)異的性能，被譽(yù)為面向等離子體第一壁的最佳候選材料。

　　然而，過(guò)渡金屬鎢的低溫韌性差、韌脆轉(zhuǎn)變溫度高，極大地限制了鎢的加工和應(yīng)用。如何克服鎢的低溫脆性成為以鎢為代表的難熔金屬研究領(lǐng)域的關(guān)鍵科學(xué)難題之一。

　　業(yè)內(nèi)的共識(shí)之一是，大量的模擬計(jì)算結(jié)果表明，錸(Re)合金化可以改變螺位錯(cuò)的三維核心結(jié)構(gòu)，從而促進(jìn)螺位錯(cuò)雙扭折形核，提高螺位錯(cuò)的滑移能力，最終可改善 W 的變形能力，實(shí)現(xiàn) W 的低溫韌化。

　　不過(guò)“Re 效應(yīng)”通常與機(jī)械加工(高溫軋制等)引入的初始位錯(cuò)、層片結(jié)構(gòu)、晶粒細(xì)化等因素混淆在一起，難以澄清單一因素(Re 合金化)對(duì) W 變形能力的影響。

　　韓衛(wèi)忠團(tuán)隊(duì)深入研究，發(fā)現(xiàn)低含量(≤10 wt.%)的 Re 合金化并不能有效降低 W 的韌脆轉(zhuǎn)變溫度。

　　研究人員發(fā)現(xiàn) Re 合金化引起的有限韌化僅發(fā)生在很窄的低溫區(qū)間(50 °C~200 °C)。高溫(≥300 °C)變形時(shí)，W-Re 合金的塑性變形能力明顯降低，最終導(dǎo)致合金高溫韌性下降、韌脆轉(zhuǎn)變溫度升高。

　　而且 Re 含量越高，W-Re 合金的韌脆轉(zhuǎn)變溫度越高(如圖 1 所示)。通過(guò)表面變形形貌的表征發(fā)現(xiàn)，相比于純 W 的沿晶開(kāi)裂，Re 合金化促進(jìn)了更多的位錯(cuò)行為，從而增加了 W-Re 合金的低溫韌性，但這一改善非常有限。

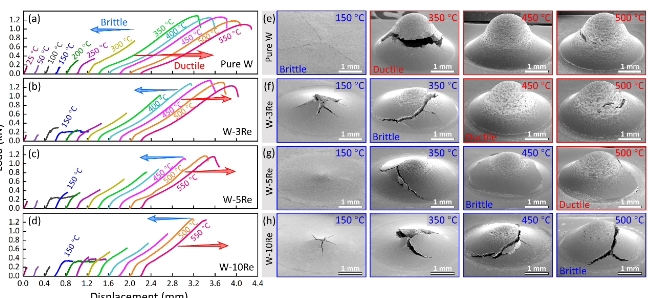

圖 1：W 及 W-Re 合金的韌脆轉(zhuǎn)變行為

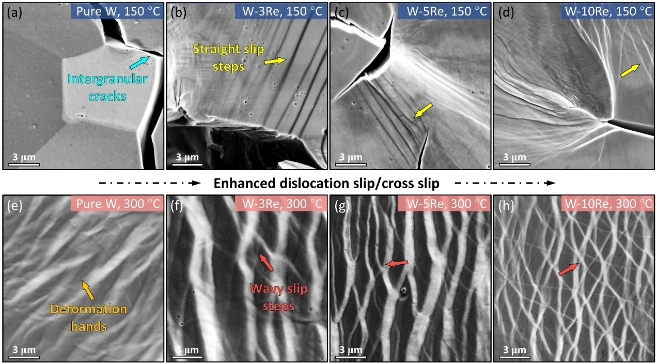

圖 2：Re 合金化促進(jìn)了位錯(cuò)滑移 / 交滑移

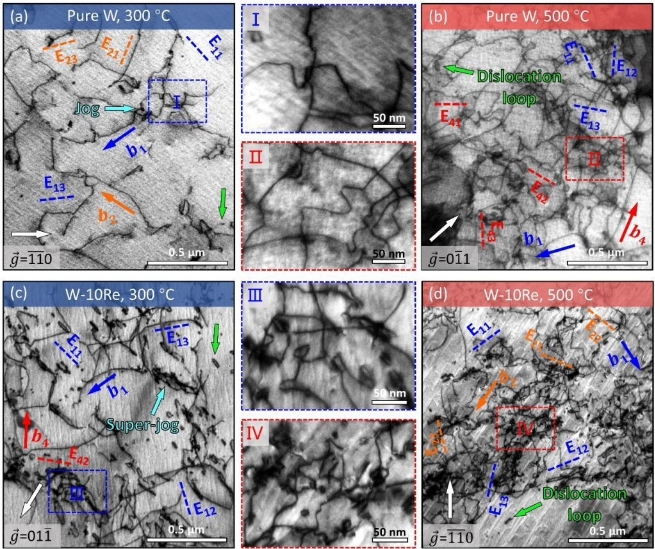

圖 3：空間型的割階和位錯(cuò)環(huán)導(dǎo)致了 W-Re 合金的高溫硬化

法拉第未來(lái)向 Jim Gao...

最后一頁(yè)
